Mikä on muovinen ruiskuvalukone?

Mikä on a Muovin ruiskutuskone ?

Muovin ruiskutuskone on teollinen tuotantolaitteisto, joka lämmittää kiinteän muovihartsin sulaan tilaan ja pakottaa sitten sulaneen materiaalin suljettuun teräsmuottiin kontrolloidussa paineessa, jossa se jäähtyy ja jähmettyy valmiiksi osaksi sekunnissa - muutamassa minuutissa. Tämä laiteluokka tunnetaan virallisemmin nimellä an ruiskuvalukone , ja se on keskellä nykyaikaisia muovimuovauslaitteita, joita käytetään autojen, pakkausten, elektroniikan, kodinkoneiden ja kulutustavaroiden tuotantolinjoilla.

Minkä tahansa muovin muovauskoneen perustehtävänä on muuttaa raakahartsipelletit toistettaviksi, mitoiltaan yhtenäiseksi osaksi jakso kerrallaan ilman, että työkaluja vaihdetaan erien välillä. Kiinnitysyksikköön asennettu yksittäinen muotti voi tuottaa tuhansia lähes identtisiä osia, mikä on yksi syy, miksi ruiskuvalu on edelleen ensisijainen tuotantomenetelmä suurille muoviosille monilla teollisuudenaloilla.

Tämän luokan koneet mitoitetaan yleensä puristusvoimalla, joka ilmaistaan ​​tonneissa, ja ruiskutuskoon mukaan, joka kuvaa kuinka paljon sulaa muovia ruiskutusyksikkö pystyy syöttämään yhdessä jaksossa. Puristusvoima tavallisissa muoviruiskukonemalleissa voi vaihdella alle 100 tonnista pienille tarkkuusesineille, kuten liittimille ja korkille. 3000 tonnia suurille osille, kuten kuormalavoille, säiliöille ja autojen koripaneeleille.

Kuinka muovinen ruiskuvalukone toimii?

Jokainen ruiskupuristimen sykli noudattaa samaa nelivaiheista järjestystä, olipa kone pieni tarkkuusyksikkö tai suuria teollisia osia varten rakennettu raskaan vetoisuuden puristin. Kunkin vaiheen ymmärtäminen auttaa selittämään, miksi sykliaika, puristusvoima ja osan laatu liittyvät niin läheisesti.

Kiinnitysvaihe

Kiinnitysyksikkö sulkee ja lukitsee muotin kaksi puoliskoa yhteen ja käyttää tarpeeksi voimaa pitämään muotin kiinni ruiskutettavan muovin painetta vastaan. Tämä on vaihe, jossa puristusvoimasta, jota käsitellään tarkemmin jäljempänä, tulee ratkaiseva tekijä sen suhteen, kuinka suuren tai paksun osan kone pystyy käsittelemään.

Injektiovaihe

Kuumennetun tynnyrin sisällä oleva pyörivä ruuvi sulattaa kiinteät hartsipelletit ja työntää sulan muovin suuttimen läpi muotin onteloon. Ruiskutuspaine ja ruiskutusnopeus on säädetty materiaalin ja osan geometrian mukaan siten, että ontelo täyttyy tasaisesti ennen kuin muovi alkaa jäähtyä.

Jäähdytysvaihe

Kun onkalo on täynnä, muotti pitää osan edelleen kiinni samalla kun lämpöä imetään ulos muotin sisällä olevien jäähdytyskanavien kautta. Jäähdytys on tyypillisesti syklin pisin yksittäinen vaihe, ja seinämän paksuudella on suora vaikutus siihen, kuinka kauan se kestää. Tämä suhde näkyy syklin aikakaaviossa myöhemmin tässä artikkelissa.

Poistovaihe

Kun osa on jäähtynyt tarpeeksi säilyttääkseen muotonsa, kiinnitysyksikkö avautuu ja ejektorin tapit työntävät valmiin osan ulos muotista. Kone nollautuu ja sarja toistuu seuraavaa kuvaa varten.

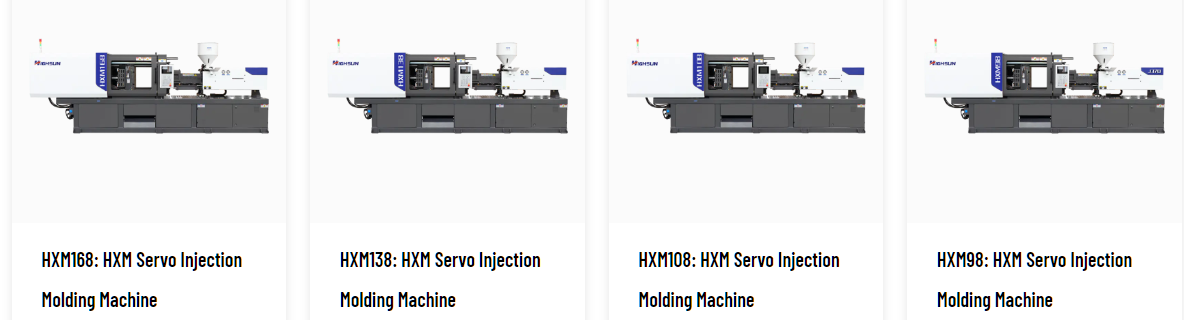

Nykyään saatavilla erilaisia muovivalukoneita

Muovauskoneiden muovilaitteiden valmistajat ryhmittelevät koneet yleensä puristus- ja ruiskutusyksiköiden käyttötavan mukaan. Alla olevat neljä luokkaa kattavat suurimman osan siitä, mitä tuotantoympäristöissä nykyään käytetään, ja monet konelinjat haarautuvat myös erikoissarjoiksi, kuten kahdeksi levymalliksi, nopeaksi linjaksi ja kaksoisvärijärjestelmäksi, jotka on rakennettu osille, jotka yhdistävät kaksi materiaalia yhdellä kertaa.

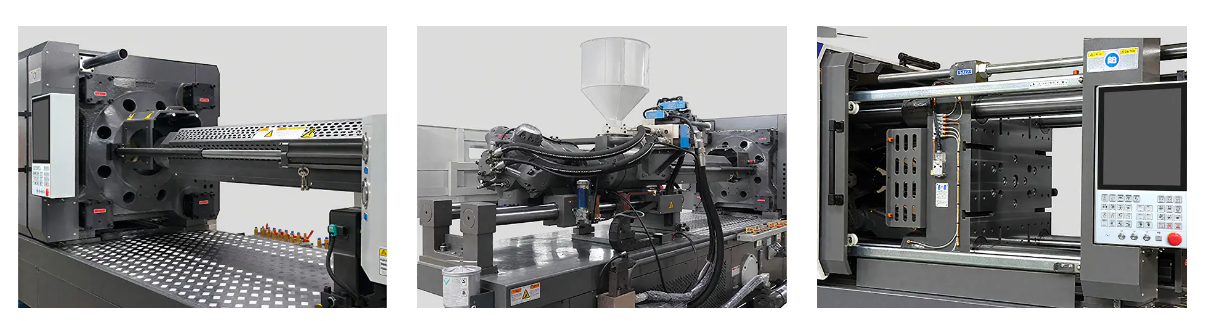

Muovin ruiskupuristuskoneen tärkeimmät osat

Käyttötyypistä riippumatta koneen muovivalulinjalla on samat ydinrakennuspalikat, jotka toimivat yhdessä. Kun tietää, mitä kukin osa tekee, on helpompi lukea koneen tekniset tiedot ja vertailla malleja ennen tuotantoasetelmaan sitoutumista.

• Injektioyksikkö : suppilo, lämmitetty tynnyri ja ruuvi, joka sulattaa hartsipelletit ja työntää sulan muovin muottiin.
• Kiinnitysyksikkö : levyt, kiinnitystangot ja vaihto- tai hydraulimekanismi, joka pitää muotin suljettuna ruiskutuksen aikana.
• Muotti : osan muotoileva työkalu, joka on asennettu kiinteän ja liikkuvan levyn väliin.
• Ohjausjärjestelmä : käyttöpaneeli ja ohjain, jotka hallitsevat lämpötilaa, painetta, nopeutta ja ajoitusta jokaisessa vaiheessa.
• Ajojärjestelmä : hydraulipumppu, servomoottori tai sähkömoottori, joka käyttää kiristys- ja ruiskutusliikettä.
• Jäähdytysjärjestelmä : vesi- tai öljykanavat muotin sisällä ja piipun ympärillä, jotka poistavat lämpöä syklin aikana.
• Ejektorijärjestelmä : tapit tai levyt, jotka työntävät valmiin osan irti muotista sen jäähtymisen jälkeen.

Tarkkuusruiskupuristuksen työstötoleranssit riippuvat suuresti siitä, kuinka hyvin nämä järjestelmät on sovitettu osaan, minkä vuoksi komponenttien valinnalla on yhtä suuri merkitys kuin koneen kokonaistonnilla.

Puristusvoiman ymmärtäminen muovauskoneissa

Puristusvoima on voima, jonka kone käyttää pitääkseen kaksi muotin puolikasta kiinni, kun sulaa muovia ruiskutetaan paineen alaisena. Jos puristusvoima on liian alhainen tietylle osalle, muotti voi halkeilla hieman ruiskutuksen aikana, jolloin ohut muovi vuotaa ulos jakoviivaa pitkin, mikä tunnetaan yleisesti nimellä flash.

Puristusvoima mitataan yleensä tonneissa ja se on tiukasti sidottu muovattavan osan projisoituun pinta-alaan sekä materiaalin vaatimaan ruiskutuspaineeseen. Suuremmat, litteämmät osat tarvitsevat yleensä enemmän puristusvoimaa kuin pienet, syväseinämäiset osat, joilla on samanlainen tilavuus.

Kuten kaaviosta näkyy, yleiset muovivalukonevalikoimat skaalautuvat alhaalta 300 tonnia pienikokoisille koneille, joita käytetään pienissä osissa, asti 1600-3000 tonnia valikoima on varattu erittäin suurille komponenteille, kuten kuormalavoille, suurille säiliöille ja runkopaneeleille.

Ruiskupuristussyklin aika selitetty

Jaksoaika on kokonaisaika, joka tarvitaan yhden täyden kiinnitys-, ruiskutus-, jäähdytys- ja irrotusjakson suorittamiseen. Se on yksi tärkeimmistä luvuista, jolla arvioidaan, kuinka monta osaa kone voi tuottaa vuorossa.

Jäähdytys muodostaa yleensä suurimman yksittäisen osuuden sykliajasta, ja seinämän paksuus on suurin jäähdytys kestää, koska lämmön täytyy kulkea kauemmas paksummasta osasta, ennen kuin osa on tarpeeksi jäykkä poistuakseen.

Ohut seinämäinen osa ympärillä 1 mm saattaa jäähtyä ja irtoaa reilusti alle 20 sekunnissa, kun taas osa on 5 mm seinät voivat kestää yli minuutin päästä samaan pisteeseen, jopa muuten identtisellä koneella.

Ruiskupuristuspuristimien yleiset sovellukset eri teollisuudenaloilla

Muovisen ruiskutuskoneen tuotto näkyy useammissa paikoissa kuin useimmat ihmiset ymmärtävät, kodinkoneen kotelosta auton sisustukseen. Alla oleva kaavio antaa yleisen viitenäkymän siitä, missä ruiskupuristimet ovat eniten käytössä, perustuen alan yleiseen käytäntöön yhden muodollisen tutkimuksen sijaan.

Autot ja liikenne

Puskurit, sisäverhoilupaneelit, kojelaudat ja konepellin alla olevat kotelot valmistetaan usein suuremman vetoisuuden muovivalukonelinjoille suurten osakokojen ja vaativien mittavaatimusten vuoksi.

Pakkaukset ja kulutustavarat

Korkit, sulkimet, ohutseinäiset säiliöt ja taloustavarat ajetaan tyypillisesti nopeammissa pyöräilykoneissa, usein servokäyttöisissä koneissa, joissa lähtömäärällä on yhtä paljon merkitystä kuin osien tarkkuudella.

Elektroniikka ja kodinkoneet

Kotelot, liittimet ja sisäiset kannattimet vaativat tiukkoja toleransseja, jolloin servo-ruiskuvalukoneita ja hybridijärjestelmiä suositaan yleensä toistettavan ohjauksen vuoksi.

Kuinka valita ruiskuvalukone tuotantotarpeisiisi

Oikean muoviruiskukoneen valinta alkaa osasta, ei koneluettelosta. Muutama keskeinen tekijä yleensä ratkaisee, mikä koneluokka sopii tiettyyn työhön.

Karkeana lähtökohtana vetoisuustarve arvioidaan usein kertomalla osan projisoitu pinta-ala materiaaliin sidotulla painekertoimella ja lisäämällä sitten marginaali osan monimutkaisuuteen. Tämän laskelman tekeminen koneenvalmistajan kanssa ennen työkalujen viimeistelyä auttaa välttämään ali- tai tarpeettoman ylimitoitettua puristinta työhön.

Servo-ruiskuvalukoneet vs. hydrauliset ruiskuvalukoneet

Molemmat konetyypit suorittavat saman aiemmin kuvatun nelivaiheisen syklin, mutta tapa, jolla ne tuottavat puristus- ja ruiskutusvoiman, vaihtelevat riittävästi vaikuttaakseen energiankulutukseen, tarkkuuteen ja meluon myymälässä.

Minne hydrauliset ruiskuvalukoneet johtavat

Hydraulijärjestelmät tarjoavat yleensä vahvan raakapuristusvoiman pienemmällä rakenteellisella monimutkaisuudella, minkä vuoksi suuriin rakenneosiin käytetyt raskaat puristimet ovat edelleen yleensä hydraulisia tai hybridi- eikä täysin sähköisiä.

Minne servo-ruiskuvalukoneet johtavat

Servokäyttöiset järjestelmät säätävät moottorin nopeutta vastaamaan tarkasti syklin kussakin vaiheessa tarvittavaa tehoa sen sijaan, että pumppua käytettäisiin jatkuvasti, mikä tyypillisesti vähentää energiankulutusta ja käyttömelua sekä parantaa tarkkuusosien toistettavuutta.

Tietoja Ningbo Highsun Plastic Machinery Co., Ltd:stä

Ningbo Highsun Plastic Machinery Co., Ltd. sijaitsee Beilunin tiede- ja teknologiapuistossa Ningbossa, alueella, joka tunnetaan teollisuudessa laajalti muovikoneiden tuotannon keskuksena. Tehdas kattaa enemmän kuin 120 000 neliömetriä ja on omistautunut HIGHSUN-merkkisten ruiskuvalukoneiden valmistukseen.

Rakennettu lähelle 20 vuotta keskittyneen kehityksen ja hyödyntäen enemmän kuin 50 vuotta emoyhtiöstään siirretyn valmistuskokemuksen HIGHSUN Machinerystä on kasvanut Ningbossa kolme parasta muovisten ruiskuvalukoneiden valmistajaa ja yksi Kiinan 10 suurimmasta muovivalukonevalmistajasta. Hienostunut prosessinhallinta ja johdonmukaiset valmistustavoitteet ovat edelleen toiminnan painopiste kaikissa tuotelinjoissa.

Nykyinen tuotevalikoima kattaa sähkö- ja öljyhybridisarjat, kaksi levysarjaa, nopea sarja, sekoittamaton kaksoisvärisarja, sekoitettu kaksoisvärisarja, BMC-sarja, PET-sarja ja PVC-sarja, jotka kattavat puristusvoiman 98 tonnista 3000 tonniin . Räätälöityjä konfiguraatioita on saatavilla myös tuotantotarpeisiin, jotka eivät kuulu standardisarjan vaatimuksiin.

Highsun toimii asiakaskeskeisen filosofian ympärillä, jonka sisäisesti tiivistää huippuosaamisen ja muovauksen täydellisyyden tavoittelemiseksi, ja laajemmana tavoitteena on rakentaa johtava korkean suorituskyvyn ruiskuvalukonebrändi.
