Mitä eroja on kaksiväristen ja yksiväristen ruiskuvalukoneiden välillä?

Perimmäinen ero on tämä: yksivärinen ruiskuvalukone ruiskuttaa yhden materiaalin tai värin sykliä kohden, kun taas a kaksivärinen ruiskuvalukone ruiskuttaa kaksi eri materiaalia tai väriä yhdessä automatisoidussa syklissä — valmiin monimateriaaliosan valmistaminen ilman toissijaista kokoonpanoa tai jälkikäsittelyä. Tällä erolla on kauaskantoisia vaikutuksia osien laatuun, tuotannon tehokkuuteen, työkaluinvestointiin ja toiminnan monimutkaisuuteen.

Valmistajille, jotka arvioivat, mikä kone sopii heidän tuotantotarpeisiinsa, päätöksen tekee osan suunnitteluvaatimukset, tuotantomäärä, materiaalien yhteensopivuus ja pitkän aikavälin kustannusrakenne. Seuraavissa osissa eritellään tämän vertailun kaikki kriittiset ulottuvuudet.

Koneen rakenne ja toimintaperiaate

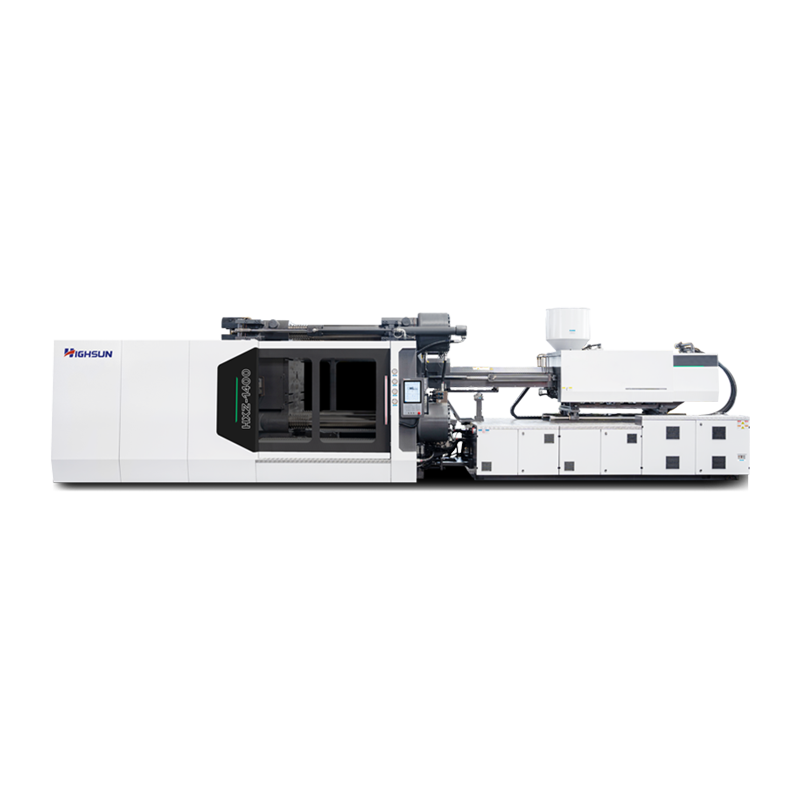

Yksivärinen ruiskuvalukone

Yksivärinen (single-shot) ruiskuvalukone koostuu yhdestä ruiskutusyksiköstä, joka on yhdistetty yhteen muotiin. Prosessi on yksinkertainen: muovipelletit sulatetaan, ruiskutetaan suljettuun muottipesään korkealla paineella, jäähdytetään ja poistetaan valmiina osana. Koko sykli kestää yleensä välillä 10 ja 60 sekuntia riippuen osan geometriasta ja materiaalista.

Koneen rakenne on suhteellisen kompakti ja ohjausjärjestelmä vähemmän monimutkainen, joten se on vakiovalinta suurimmassa osassa muoviosien tuotantoa maailmanlaajuisesti.

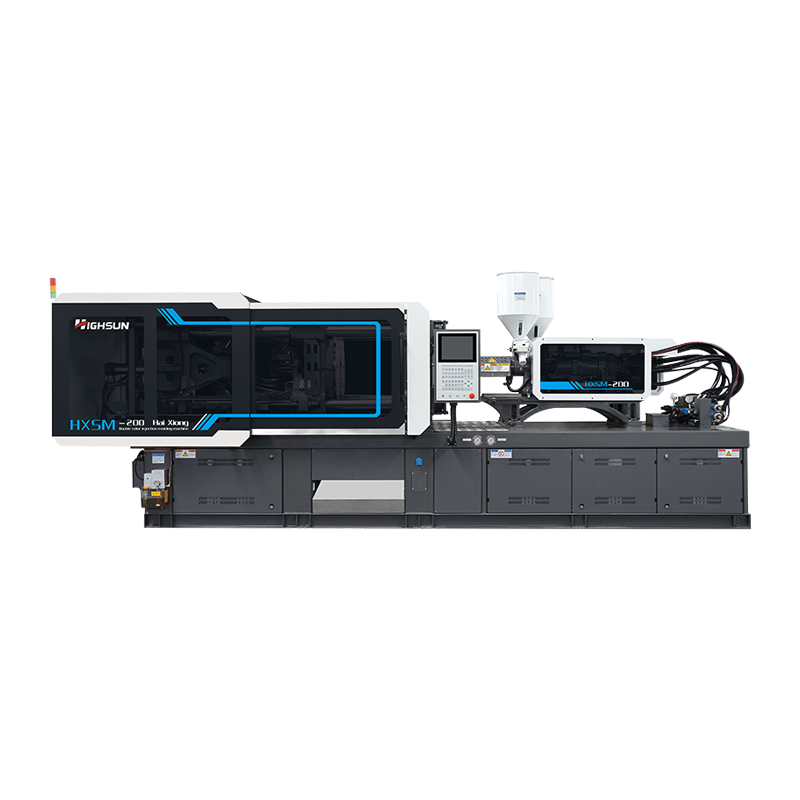

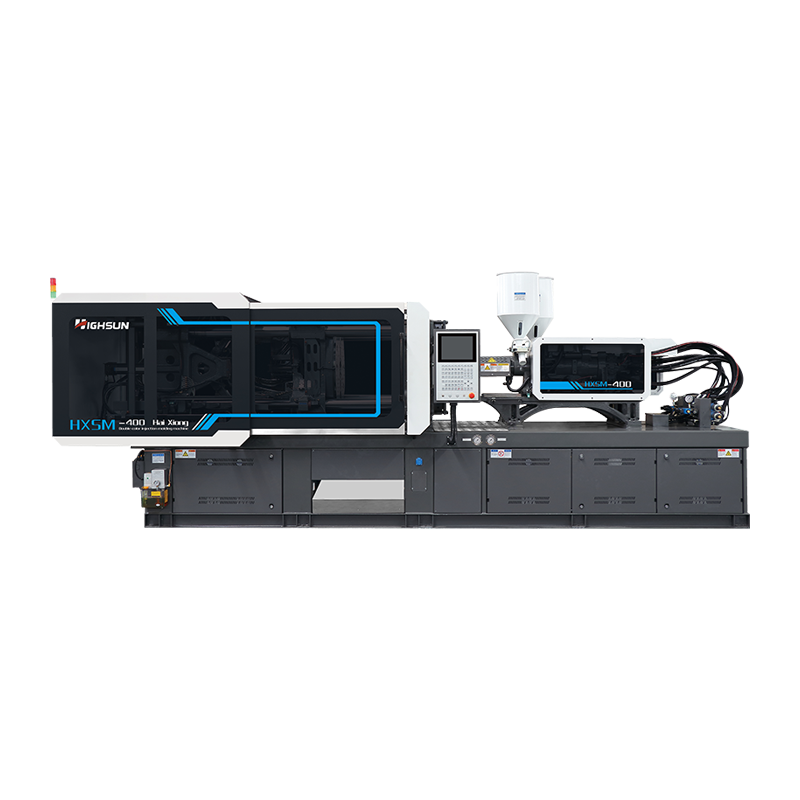

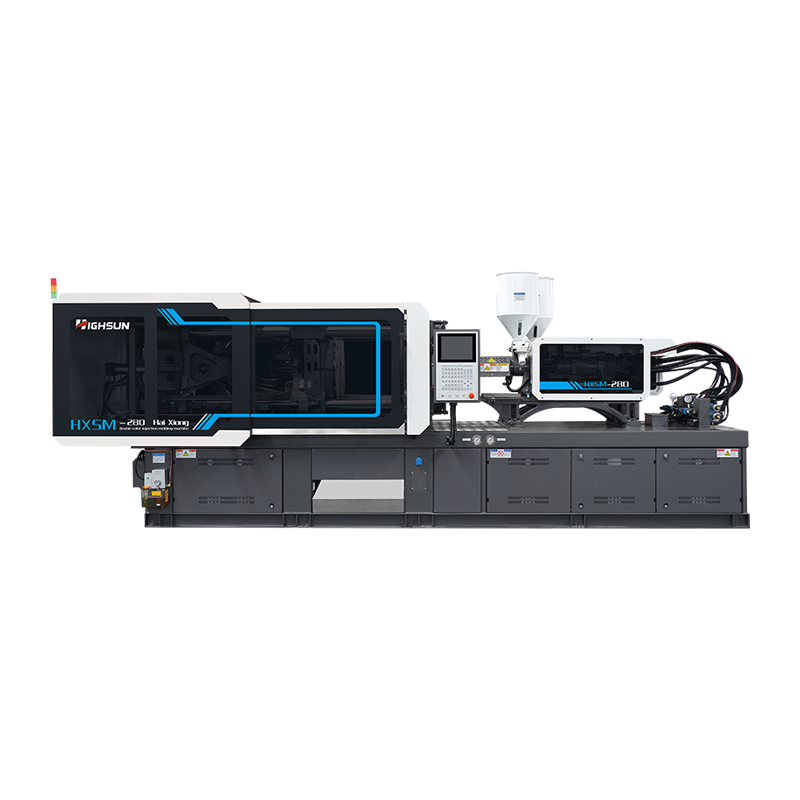

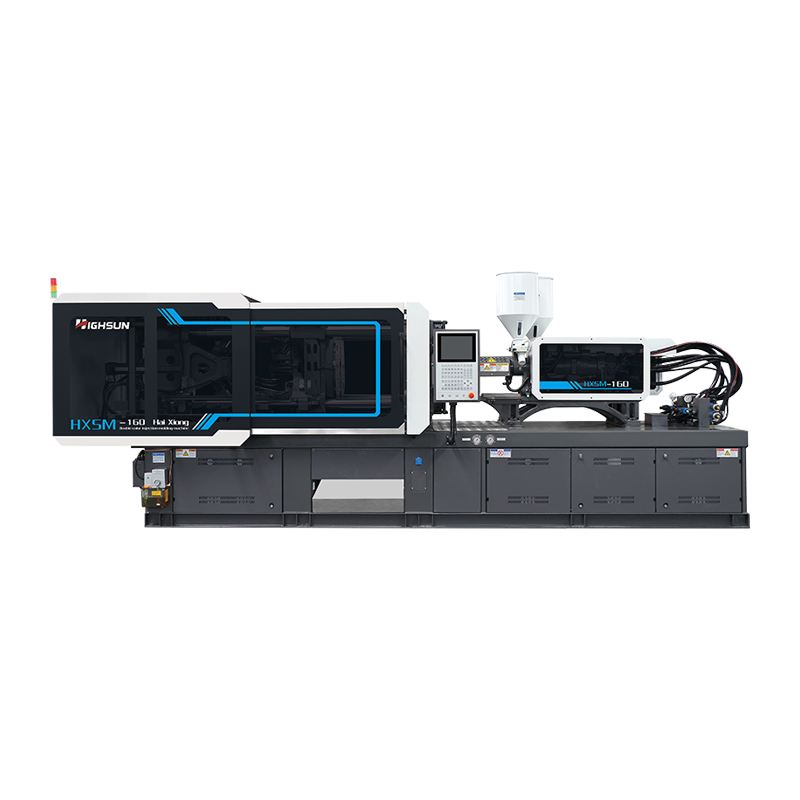

Kaksivärinen ruiskupuristuskone

Kaksivärinen ruiskuvalukone, jota kutsutaan myös bi-injection- tai dual-shot-koneeksi, on varustettu kaksi itsenäistä ruiskutusyksikköä ja pyörivän tai indeksoivan muottijärjestelmän. Muotti sisältää kaksi sarjaa onteloita. Ensimmäisessä otoksessa primäärimateriaali täyttää ensimmäisen ontelon. Sitten muotti pyörii (tyypillisesti 180 astetta) ja toinen ruiskutusyksikkö muovataan toisen materiaalin päälle ensimmäiselle alustalle. Molemmat laukaukset tapahtuvat yhden konejakson aikana.

Tämä arkkitehtuuri vaatii suuremman koneen jalanjäljen, kehittyneemmän ohjausjärjestelmän ja tarkan muotin kohdistuksen – mutta se eliminoi loppupään kokoonpanotoiminnot kokonaan.

Vertailu keskenään: avainparametrit

Tuotantotehokkuus ja kiertoaika

Yhden materiaalin osille yksiväriset koneet tarjoavat nopeimmat ja taloudellisimmat sykliajat. Kuitenkin, kun valmis tuote vaatii kahta materiaalia - esimerkiksi pehmeän kosketuksen jäykän rakenneytimen päällä - yksivärinen lähestymistapa vaatii kaksi erillistä muovausoperaatiota, siirtovaiheen ja usein liimauksen tai mekaanisen kokoonpanon. Tämä peräkkäinen työnkulku voi lisätä 30-50 % kokonaistuotantoajasta yksikköä kohti verrattuna integroituun kaksiväriseen prosessiin.

Kaksivärinen ruiskuvalukone yhdistää nämä vaiheet yhdeksi sykliksi. Vaikka yksittäinen sykli on pidempi (kiertoliikkeen ja toisen laukauksen vuoksi), monimutkaisten monimateriaaliosien kokonaiskapasiteetti on huomattavasti suurempi. Alan tiedot osoittavat, että siirtyminen kaksivaiheisesta yksiväriprosessista kaksiväriseen koneeseen soveltuvien osien osalta vähentää kokonaistuotantotunteja jopa 45 % mittakaavassa.

Kuva 1: Tehokkuusmittarit, joissa verrataan kaksivaiheista yksiväristä prosessia kaksiväriseen ruiskuvalukoneeseen (indeksi: yksivärinen = 100)

Osien laatu ja liitoksen eheys

Yksi kaksivärisen ruiskuvalukoneen merkittävimmistä teknisistä eduista on näiden kahden materiaalin välisen sidoksen laatu. Kun toinen materiaali ruiskutetaan vielä lämpimälle ensimmäiselle alustalle, rajapinta käy läpi molekyylitason diffuusiosidos — kummankin materiaalin polymeeriketjut sekoittuvat rajalla. Tämä luo tartuntavoiman, joka on pohjimmiltaan vahvempi ja kestävämpi kuin mikään mekaaninen liitos tai liimaliitos, joka on saavutettavissa asennuksen jälkeen.

Kaksiväristen päällepuristettujen osien irrotustestit osoittavat tyypillisesti rajapintojen sidoslujuuksia 3-8 MPa yhteensopiville materiaalipareille, kuten ABS/TPE tai PC/TPU – usein ylittää itse pehmeämmän materiaalin vetolujuus, mikä tarkoittaa, että osa rikkoutuu bulkkimateriaalissa ennen kuin sidos katkeaa.

Yksivärisiä koottuja osia rajoittavat luonnostaan ​​liimauskyky ja liitosgeometria. Kovan rasituksen tai korkean syklin sovelluksissa – kuten autojen sisäkahvoissa tai lääkinnällisten laitteiden kahvoissa – tämä ero on kriittinen tuotteen luotettavuuden ja säädöstenmukaisuuden kannalta.

Energiaa säästävä kaksivärinen ruiskupuristuskone: kasvava prioriteetti

Energiankulutus on suuri käyttökustannus ruiskuvalussa. Perinteiset hydrauliset ruiskuvalukoneet – olivatpa ne yksi- tai kaksivärisiä – kuluttavat energiaa jatkuvasti, vaikka hydraulijärjestelmä on joutokäynnillä syklien välillä. Moderni energiaa säästävät kaksiväriset ruiskuvalukoneet ratkaise tämä servohydraulisilla tai täyssähköisillä käyttöjärjestelmillä, jotka tuottavat tehoa tarpeen mukaan eikä jatkuvasti.

Miten energiansäästöä saavutetaan

• Servokäyttöiset hydraulipumput säädä moottorin nopeutta reaaliajassa vastaamaan todellista kuormitusta, mikä vähentää tyhjäkäynnin tehonkulutusta jopa 70 % verrattuna kiinteänopeuksisiin hydraulijärjestelmiin.
• Täyssähköiset käyttöjärjestelmät vaihda hydraulipiirit kokonaan, eliminoi öljyn lämmityshäviöt ja säästää kokonaisenergiaa 30–60 % konetta kohti verrattuna perinteisiin hydraulimalleihin.
• Regeneratiivinen jarrutus sähkökoneissa ottaa talteen kineettistä energiaa hidastusvaiheissa syöttäen sen takaisin virtalähteeseen.
• Tarkka lämpötilan säätö vyöhykekohtainen tynnyrilämmitys vähentää lämpöenergian hukkaa käynnistyksen aikana ja jaksojen välillä.

Miksi energiatehokkuus on tärkeämpää kaksivärisissä koneissa

Koska kaksivärinen ruiskuvalukone käyttää kahta ruiskutusyksikköä, kahta tynnyrilämmitintä ja pyörivää muottimekanismia samanaikaisesti, sen perusvirrankulutus on luonnostaan suurempi kuin yksivärisen koneen. Energiaa säästävän tekniikan soveltaminen kaksivärisiin koneisiin tuottaa siten suhteellisesti suurempia absoluuttisia säästöjä. Suuri volyymi toiminnassa 10 energiaa säästävää kaksiväristä ruiskuvalukonetta voi realistisesti vähentää vuosittaista sähkönkulutusta sadoilla megawattitunteilla verrattuna perinteisiin vastaaviin koneisiin – mikä vähentää merkittävästi käyttökustannuksia ja hiilijalanjälkeä.

Kuva 2: Suhteellinen energiankulutus käyttötekniikan tyypeittäin kaksivärisissä ruiskuvalukoneissa

Työkalu- ja muottivaatimukset

Muotin suunnittelussa näiden kahden konetyypin monimutkaisuus ja hintaero ovat selkein.

• Yksiväriset muotit ovat tavanomaisia ontelo- ja ydintyökaluja, joissa on vakiokanavajärjestelmä. Muotin läpimenoajat ovat tyypillisesti 4-8 viikkoa tuotantotyökaluksi, ja suunnitteluprosessi on vakiintunut koko alalla.
• Kaksiväriset muotit vaativat kaksi yhteensopivaa ontelosarjaa, jotka on kohdistettava tarkasti pyörivälle levylle. Sydänpuolikas kääntyy 180 astetta laukausten välillä, joten molemmissa onteloasennoissa on tuotettava geometrisesti yhtenäisiä osia. Muotin läpimenoajat ovat tyypillisesti 8-14 viikkoa , ja suunnittelutekniikka vaatii suurempaa asiantuntemusta.
• Kaksiväriset muotit vaativat myös huolellisuutta porttien sijoitustekniikka toista lyöntiä varten ensimmäisen substraatin muodonmuutoksen estämiseksi ruiskutuspaineen alaisena.
• Muotin huoltovälit ovat yleensä lyhyempiä kaksivärisillä työkaluilla pyörivän mekanismin mekaanisen monimutkaisuuden vuoksi.

Tyypilliset sovellusskenaariot kullekin konetyypille

Milloin valita yksivärinen kone

• Osat on valmistettu yhdestä materiaalista ilman usean materiaalin toiminnallista vaatimusta
• Suuren volyymin hyödykeosat, kuten korkit, sulkimet, säiliöt ja rakennekotelot
• Lyhytaikainen tai prototyyppituotanto, jossa työkalujen joustavuus on tärkeämpää kuin yksikkökohtainen tehokkuus
• Toiminnot, joissa on rajoitettu lattiapinta-ala tai budjetti kalustoon

Milloin valita kaksivärinen ruiskuvalukone

• Autojen sisätilat: Ohjauspyörän kahvat, ovenkahvat ja kojetaulut, joissa jäykkä rakennemuovi ja pehmeä kosketusmuottikerros
• Kulutuselektroniikka: Kaksisävyiset kotelot, läpinäkyvät ikkunat läpinäkymättömien alustojen päällä ja kosketusnäppäinpinnat
• Lääketieteelliset laitteet: Ruiskun rungot, joissa on pehmeät sormikahvat, joissa liitoksen on täytettävä tiukat puhtaus- ja delaminaatiostandardit
• Sähkötyökalut ja käsityökalut: Ergonomiset pehmeät kahvat jäykkien polymeeriytimien päällä
• Kuluttajatuotteet: Hammasharjan varret, keittiövälineet ja urheiluvälineet, jotka edellyttävät esteettistä värierottelua tai materiaalien toiminnallisuuden erottelua

Materiaalien yhteensopivuus kaksivärisessä muovauksessa

Kaikki materiaaliyhdistelmät eivät sovellu kaksiväriseen ruiskuvaluun. Molemmilla materiaaleilla on oltava yhteensopivat sulamislämpötilat ja kemiallinen affiniteetti riittävän rajapinnan sidoksen saavuttamiseksi. Seuraavassa taulukossa on yhteenveto yleisistä yhteensopivista pareista:

Kuljettajan taidot ja huoltoon liittyvät näkökohdat

Yksiväriset koneet ovat alan standardi, ja useimmat koneenkäyttäjät on koulutettu niihin. Asennus-, vianmääritys- ja rutiinihuoltotoimenpiteet ovat hyvin dokumentoituja ja laajalti ymmärrettyjä.

Kaksiväriset ruiskuvalukoneet vaativat korkeampaa ammattitaitoa. Tärkeimmät lisäkoulutusta vaativat osa-alueet ovat:

• Kaksoisruiskutusparametrien hallinta: Jokaisella ruiskutusyksiköllä on itsenäiset paine-, nopeus-, lämpötila- ja ajoitusprofiilit, jotka on asetettava ja tasapainotettava oikein.
• Muotin kiertojärjestelmän huolto: Pyörivä levymekanismi vaatii määräajoin laakerien, kohdistustappien ja hydraulisten tai servokiertotoimilaitteiden tarkastuksen.
• Materiaalin puhdistusmenetelmät: Kahden tynnyrin puhdistaminen värin tai materiaalin muutosten välillä vaatii enemmän materiaalia ja aikaa kuin yksitynnyrikone.
• Prosessin validointi: Kaksivärisen osan validointi vaatii tyypillisesti laajempia pätevyysajoja, erityisesti säännellyillä aloilla, kuten lääketieteessä tai autoteollisuudessa.

Usein kysytyt kysymykset

Q1: Voiko yksivärinen kone tuottaa saman tuloksen kuin kaksivärinen ruiskupuristuskone lisävaiheilla?

Yksivärinen kone voi valmistaa useista materiaaleista koostuvia osia puristemuovauksen tai peräkkäisen kokoonpanon avulla, mutta sidoslujuus, syklin tehokkuus ja mittojen yhtenäisyys ovat yleensä huonompia. Liimattujen useista materiaaleista koostuvien osien tuotantoon suuria määriä varten kaksivärinen ruiskuvalukone on tarkoitukseen rakennettu ratkaisu.

Kysymys 2: Mikä on energiaa säästävän kaksivärisen ruiskuvalukoneen tyypillinen energiansäästö verrattuna perinteiseen hydraulimalliin?

Servohydrauliset energiaa säästävät kaksiväriset ruiskuvalukoneet vähentävät tyypillisesti energiankulutusta 30–50 % verrattuna kiinteänopeuksisiin hydraulimalleihin. Täyssähköisillä versioilla voidaan säästää jopa 60 % optimaalisissa käyttöolosuhteissa.

Q3: Kuinka kauan kaksivärisen muotin suunnittelu ja valmistus kestää tavalliseen muotiin verrattuna?

Kaksiväriset muotit vaativat yleensä 8-14 viikkoa tuotantotyökalulle verrattuna 4-8 viikkoa standardinmukaiselle yksivärimuotille, koska pyörivä ontelojärjestelmä ja kaksoisporttirakenne edellyttävät lisäsuunnittelua.

Q4: Soveltuvatko kaikki materiaaliyhdistelmät kaksiväriseen ruiskuvaluun?

Ei. Näillä kahdella materiaalilla on oltava yhteensopivat käsittelylämpötilat ja riittävä kemiallinen affiniteetti niiden rajapinnassa. Yleisiä onnistuneita pariliitoksia ovat ABS/TPE, PC/TPU ja PP/TPO. Yhteensopimattomat materiaalit aiheuttavat heikkoja sidoksia tai delaminaatiovirheitä, ja ne tulee validoida materiaalintoimittajan tietojen ja prosessitestauksen avulla ennen työkaluihin sitoutumista.

Kysymys 5: Sopiiko kaksivärinen ruiskuvalukone pienimääräiseen tai prototyyppituotantoon?

Yleensä kaksiväriset koneet soveltuvat parhaiten keskisuurten ja suurien volyymien tuotantoon, jossa työkaluinvestointi ja koneen monimutkaisuus ovat perusteltuja yksikkökohtaisten säästöjen ja laatuvaatimusten vuoksi. Prototyyppien valmistuksessa tai erittäin pienissä määrissä ylimuovaus tavallisella yksivärikoneella käyttämällä esivalettuja lisäosia on tyypillisesti kustannustehokkaampaa.

Q6: Kuinka pyörivä levymekanismi toimii kaksivärisessä ruiskuvalukoneessa?

Kun ensimmäinen laukaus on ruiskutettu ja osittain jäähdytetty, liikkuva levy (jossa muotin ydinpuoli on kiinnitetty) pyörii 180 astetta keskiakselinsa ympäri. Ensimmäisen laukauksen substraatti on nyt sijoitettu toisen injektioyksikön ontelon eteen. Muotti sulkeutuu uudelleen, toinen materiaali ruiskutetaan alustan ympärille tai päälle ja jäähdytyksen jälkeen valmis kaksimateriaalinen osa työnnetään ulos. Ensimmäisen pistoksen ontelo saa samanaikaisesti uuden ensimmäisen pistoksen injektion, mikä tarkoittaa, että molemmat ontelot ovat tuottavia joka syklissä.
