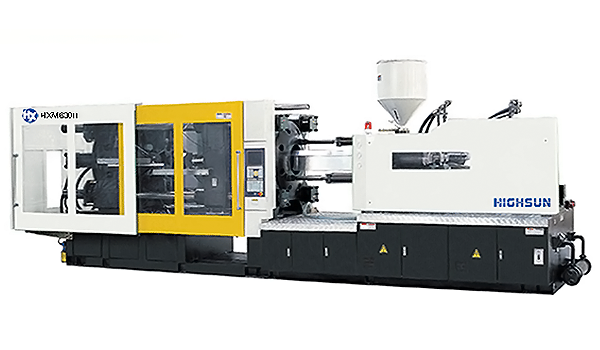

Ruiskuvalukoneen ruuvin pituuden vaikutus ruiskutusalueeseen

Ruuvin pituutta ei yleensä mitata absoluuttisena pituutena, vaan pituutena suhteessa halkaisijaan. Tällä tavoin eri halkaisijaltaan olevia ruuveja voidaan verrata pituudeltaan. Tätä pituutta kutsutaan kuvasuhteeksi, jota edustaa L/D. Ruuvin pituus on tietysti vain se osa, jossa on kierre. Tarkempi algoritmi on laskea suppilon keskiviiva, jota kutsutaan teholliseksi pituudeksi tai teholliseksi kuvasuhteeksi. Ruiskuvalukoneessa on yleensä kolme valittavissa olevaa ruuvia, joita kutsutaan A-, B- ja C-ruuveiksi. Halkaisijat ovat pieniä, keskikokoisia (vakio) ja suuria. Niiden kuvasuhteet ovat noin 22, 20 ja 18. Epätasainen lämpötila Pehmitettyä muovia kutsutaan sulamiseksi ja se varastoidaan ruuvin yläosaan valmiina käytettäväksi seuraavassa ruiskutuksessa. Ihanteellinen sulamislämpötila on tasainen. Mutta yleisesti ottaen näin ei ole. Koska lämmityslaatta ei ympäröi tynnyriä 360°, vaan siinä on rako, kehän lämpötila ei ole tasainen. Lämmityslaatan lämpö siirtyy ulkoa sisälle, ja sulamislämmönsiirto ei ole hyvä, joten säteittäinen lämpötila ei ole tasainen. Plastisoituessaan ruuvi vetäytyy. Tehokas pituus pienenee siten vähitellen. Mitä suurempi syöttöisku (injektioisku), sitä suurempi on tehollinen pituuden muutos ja sitä epätasaisempi aksiaalinen lämpötila. Ekstruuderit tuntevat lukijat tietävät, että suulakepuristimen ruuvi ei palaa takaisin. Siksi ekstruusiosulatuksessa ei ole aksiaalista lämpötilaeroa. Jos sulamislämpötila eroaa 15°C, lopputuotteen ulkonäkö ja mekaaniset ominaisuudet eivät ole tasaisia. Moniontelomuotit tuottavat eroja valmiissa tuotteessa ontelon ja ontelon välillä, edes yksi onkalo ei ole täynnä, yksi ontelo on välähdetty, ja tämä tilanne on epäsäännöllinen. Tämän tilanteen parantamiseksi ruiskutusisku tulee suunnitella siten, että se on 4 kertaa B-ruuvin halkaisija. Tehollisen sivusuhteen muutos on siis 4. Tässä tapauksessa ruiskutusisku on 4,4 kertaa A-ruuvin halkaisija ja 3,7 kertaa C-ruuvin halkaisija. Säteittäinen lämpötilaero on suurin ruuvilla A ja pienin ruuvilla C. Lisää kuvasuhdetta Kuvasuhteen suurentaminen pienentää aksiaalista lämpötilaeroa. Syynä on se, että ruuvi on pidempi ja muovin täytyy kääntyä vielä muutaman kerran ennen kuin se saavuttaa ruuvin pään. Sekoita lisää, lämpötila tasaantuu. Saman ruiskutusiskun tapauksessa mitä pidempi ruuvi, "ruiskutusisku ÷ ruuvin pituus" pienenee, joten myös aksiaalinen lämpötilaero pienenee. www.highsun-machinery.com
