Ruiskuvalukoneet: tyypit, komponentit, prosessi ja valintaopas

Ruiskuvalukoneet : Valinta, prosessi, työkalut ja vianetsintä

Ruiskupuristus on nykyaikaisen valmistuksen työhevonen, joka tuottaa kaikkea pullonkorkeista ja kuluttajatuotteista lääketieteellisten laitteiden koteloihin. Jos arvioit ruiskuvalu koneen tuotteet tai uuden tuotantolinjan määrittäminen, koneen, työkalujen, materiaalien ja prosessimuuttujien ymmärtäminen voi auttaa sinua välttämään kalliita virheitä ja saavuttamaan yhdenmukaiset osat nopeammin.

Mikä on ruiskuvalukone?

An ruiskuvalukone on tuotantojärjestelmä, joka sulattaa muovin, ruiskuttaa sen muottipesään, pakkaa sen paineen alaisena, jäähdyttää ja työntää valmiin osan. Oikea ruiskuvalu laitteet voi parantaa osien laatua, vähentää romua ja lisätä tuotannon tehokkuutta, erityisesti suuria määriä käytettäessä.

Tyypillinen ruiskupuristustuotantosolu sisältää:

• Muovauskone: Puristusyksikkö ja ruiskutusyksikkö
• Muotti: Tuotantotyökalut, jotka muodostavat osan
• Materiaalinkäsittely: Kuivausrumpu, kuormaaja, tehosekoitin ja niihin liittyvät laitteet
• Jäähdytys: Jäähdyttimen, termolaattorin ja muotin lämpötilan säätölaitteet
• Automaatio: Robotti, kuljetin, näkötarkastus ja osien käsittelyjärjestelmät

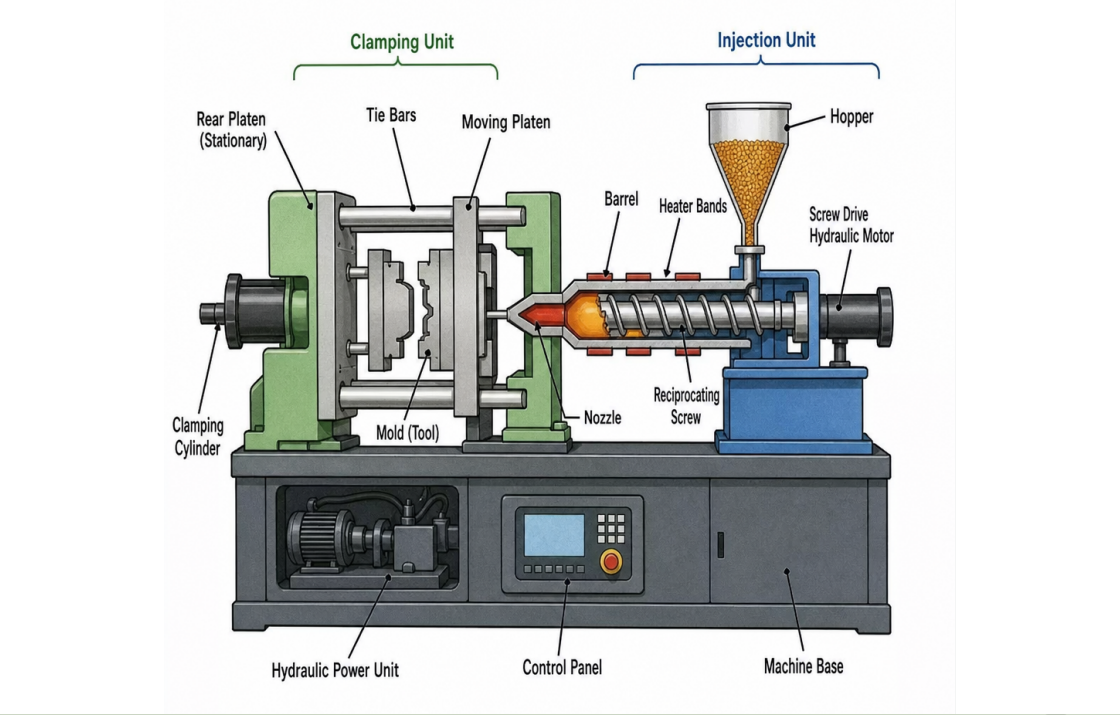

Ruiskupuristuskoneen osat ja toiminnot

Ymmärtäminen ruiskuvalukone parts and functions on tärkeä vianmäärityksen, huollon, laitteiden valinnan ja prosessin optimoinnin kannalta.

Suppilo ja syöttökurkku

The suppilo varastoi ja syöttää hartsia koneeseen. Syöttökuula siirtää materiaalia tynnyriin, ja sitä tulee hallita oikein, jotta estetään siltojen muodostuminen tai epäjohdonmukainen syöttö. Hygroskooppiset materiaalit vaativat tyypillisesti a materiaalin kuivausrumpu ennen käsittelyä.

Tynnyri- ja lämmitinnauhat

The piippu sisältää ruuvin ja tarjoaa ympäristön, jossa polymeeri sulaa. Lämmitysnauhat ylläpitää vaadittua lämpötilaprofiilia koko tynnyrissä.

Ruuvi ja tarkistusrengas

The ruuvi pehmittää, sekoittaa ja mittaa polymeerin. The tarkistusrengas auttaa estämään sulaa materiaalia virtaamasta taaksepäin ruiskutuksen aikana, mikä tukee yhtenäistä lyöntikokoa ja toistettavuutta.

Suutin

The suutin siirtää sulan muovin tynnyristä muotin suutinholkkiin. Suuttimen rakenteen ja lämpötilan on vastattava materiaalia, muotia ja sovellusta.

Ruiskutusyksikön käyttö

Injektioyksikkö voi käyttää hydraulinen, servohydraulinen tai sähköinen käyttötekniikka ohjaamaan ruuvin pyörimistä ja ruiskutusliikettä.

Kiinnitysyksikkö

The puristinyksikkö , mukaan lukien laatat ja sidontatangot, avaa ja sulkee muotin ja tarjoaa riittävän puristusvoiman kestämään ontelopaineen ruiskutuksen ja pakkaamisen aikana.

Ejektorijärjestelmä

The ejektorijärjestelmä poistaa muotoillun osan ytimestä. Oikea ejektorin ajoitus ja voima ovat välttämättömiä tarttumisen, muodonmuutosten, jännityksen vaalenemisen tai osien vaurioitumisen estämiseksi.

Säätimet ja anturit

Nykyaikaiset koneet käytössä ohjaimia ja antureita valvoa ja säätää ruiskutuspainetta, nopeutta, lämpötilaa, ruuvin asentoa, sykliaikaa, hälytyksiä ja prosessireseptejä.

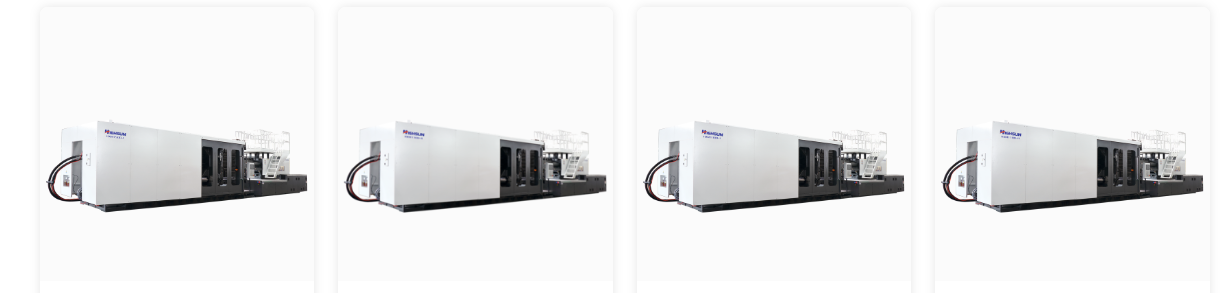

Ruiskuvalukoneiden tyypit

Kun vertaa ruiskuvalukoneiden tyypit , ota huomioon vaadittu tarkkuus, nopeus, energiankulutus, materiaali, osan geometria, tuotantomäärä ja käyttöympäristö.

Sähköiset vs. hydrauliset ruiskuvalukoneet

Sähköiset ruiskuvalukoneet valitaan yleisesti, kun korkea tarkkuus, toistettavuus, puhtaus ja energiatehokkuus ovat tärkeitä.

Sähkökoneiden etuja ovat mm.

• Korkea paikannustarkkuus
• Erinomainen toistettavuus lyönnistä toiseen
• Pienempi energiankulutus monissa sovelluksissa
• Matala toimintamelu
• Soveltuu puhtaaseen ja kontrolloituun tuotantoympäristöön

Mahdollisia rajoituksia ovat:

• Korkeammat alkulaitteiden kustannukset
• Käyttörajoitukset tietyille erittäin suurille vetoisille tai äärimmäisille vaatimuksille

Hydrauliset ruiskuvalukoneet käytetään laajalti suuriin osiin ja vaativiin teollisiin sovelluksiin.

Edut sisältävät:

• Laaja valikoima käytettävissä olevia puristusvoimia
• Vahva suorituskyky raskaisiin sovelluksiin
• Joustava prosessikyky
• Vakiintunut tekniikka laajalla palvelukokemuksella

Mahdollisia huomioita ovat mm.

• Suurempi energiankulutus verrattuna moniin nykyaikaisiin sähköjärjestelmiin
• Hydrauliöljyn huolto
• Enemmän huomiota puhtauteen ja vuotojen valvontaan

Hybridi- ja servo-ruiskuvalukoneet

Monet nykyaikaiset koneet käyttävät hybridi- tai servohydraulijärjestelmät . Servokäytön ruiskuvalun etuja voivat olla:

• Pienempi energiankulutus verrattuna perinteisiin hydraulijärjestelmiin
• Nopeampi ja tarkempi liikkeenhallinta
• Pienempi lämmöntuotanto
• Parempi prosessin vakaus
• Parempi hallinta vaativissa muovaussovelluksissa

Erikoisruiskuvalukoneet

Riippuen muovinen ruiskupuristussovellus , erikoisvarusteita saatetaan tarvita, mukaan lukien:

• Nopeat pakkauskoneet
• Monikomponentti- ja 2K-valukoneet
• Aseta muovauskoneet
• LSR-ruiskuvalukoneet
• Mikromuovauskoneet

Muovisen ruiskupuristuskoneen tekniset tiedot

Ehdot muovin ruiskuvalukone ja muovin ruiskutuskone käytetään usein vaihtokelpoisina. Laitteita verrattaessa hankintaeritelmän tulee kuitenkin olla tarkka.

Tärkeitä parametreja ovat:

• Puristusvoima: kN tai tonnia
• Laukauksen koko: grammaa tai unssia
• Ruuvin halkaisija: mm
• Ruuvin L/D-suhde
• Ruiskutuspaine
• Ruiskutusnopeus
• Plastisointi- ja talteenottoaste
• Levyn mitat
• Raidetangon etäisyys
• Pienin ja suurin muotin paksuus
• Maksimi päivänvalo
• Ejektorin isku ja voima

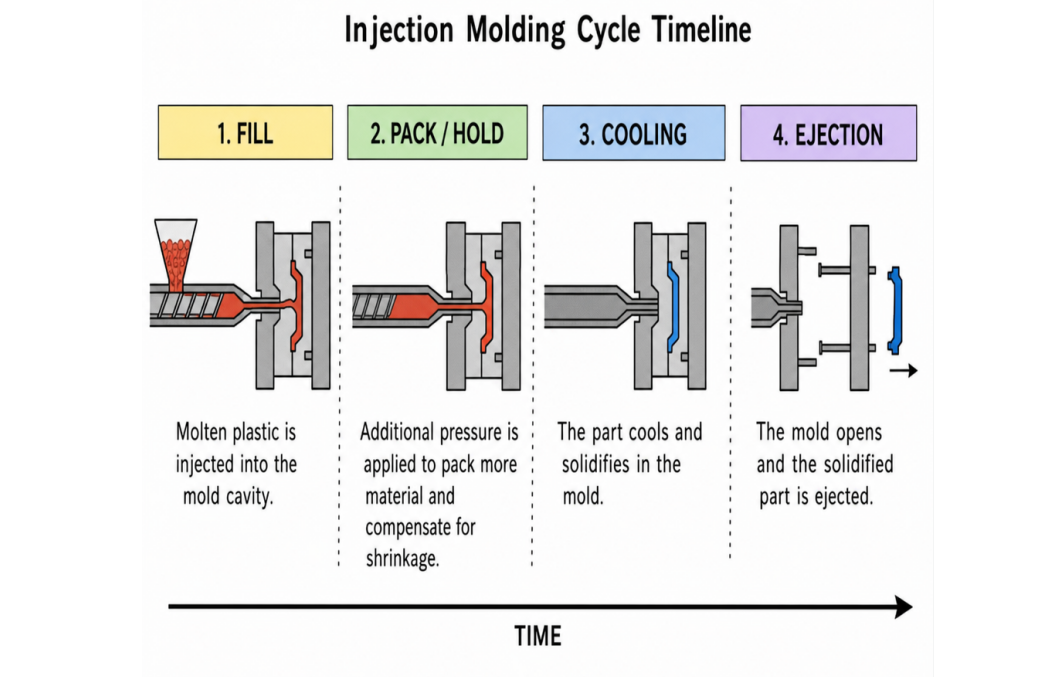

Ruiskuvaluprosessi askel askeleelta

Ymmärtäminen the ruiskuvaluprosessi askel askeleelta helpottaa laatuun ja sykliaikaan vaikuttavien muuttujien tunnistamista.

1. Materiaalin valmistelu

Kuivaa hartsi tarvittaessa ja säilytä valmistajan ilmoittama kosteustaso. Väärä materiaalin valmistelu voi aiheuttaa halkeamia, haurautta, mittaepävakautta ja muita vikoja.

2. Plastisointi

Ruuvi pyörittää ja sulattaa polymeerin. Selkäpaine voidaan säätää sekoituksen ja sulatteen koostumuksen parantamiseksi.

3. Muotin sulkeminen ja puristimen kokoaminen

Muotti sulkeutuu ja puristin muodostaa riittävän voiman ennen ruiskutuksen alkamista.

4. Täyttö

Sula polymeeri ruiskutetaan onteloon. Ruiskutusnopeus, paine, sulamislämpötila, muotin lämpötila ja virtauskäyttäytyminen kaikki vaikuttavat täyttötehoon.

5. Pakkaus ja säilytys

Pakkaa ja pidä paine kompensoi materiaalin kutistumista, kun portti pysyy auki. Tavoitteena on saavuttaa vaadittu osapaino ja mitat ilman liiallista rasitusta.

6. Jäähdytys

Jäähdytys on usein yksi suurimmista syklin kokonaisajan tekijöistä. Seinämän paksuus, muotin lämpötila, jäähdytyskanavan rakenne ja jäähdytysnesteen virtaus vaikuttaa voimakkaasti jäähdytystehoon.

7. Muotin aukko

Muotti aukeaa riittävän jäähdytyksen jälkeen. Hallittu muotin liike auttaa estämään osien vetoa, muodonmuutoksia tai tyhjiöön liittyvää tarttumista.

8. Poisto ja osien käsittely

Ejektoritapit, ilma, robotit tai muut järjestelmät poistavat valetun osan. Automaattinen käsittely voi parantaa johdonmukaisuutta ja lyhentää muotin aukioloaikaa.

9. Cycle Repeat

Kone palaa syklin alkuun. Tavoitteena on a vakaa ja toistettava prosessiikkuna sen sijaan, että saavutettaisiin vain lyhin mahdollinen sykli.

Esimerkkejä ruiskupuristetuista muoviosista

Erilaiset osien geometriat asettavat erilaisia vaatimuksia koneelle ja muotille.

Ohutseinäiset säiliöt

Ohutseinäinen pakkaus vaatii korkea ruiskutusnopeus, vakaa sulamislämpötila, tehokas tuuletus ja nopeat sykliajat .

Vaihteiston kotelot

Vaihteistokotelot vaativat vahvan mittasäädön, yhtenäisen tiivistyksen ja tasapainoisen jäähdytyksen vääntymisen minimoimiseksi.

Liittimet

Liittimet often require tiukat mittatoleranssit, tasainen laukauskoko, tehokas tuuletus ja luotettava muotin kohdistus .

Lääketieteelliset komponentit

Lääketieteelliset komponentit saattavat vaatia prosessin validointi, materiaalin jäljitettävyys, valvotut valmistusympäristöt ja yksityiskohtaiset prosessitiedot .

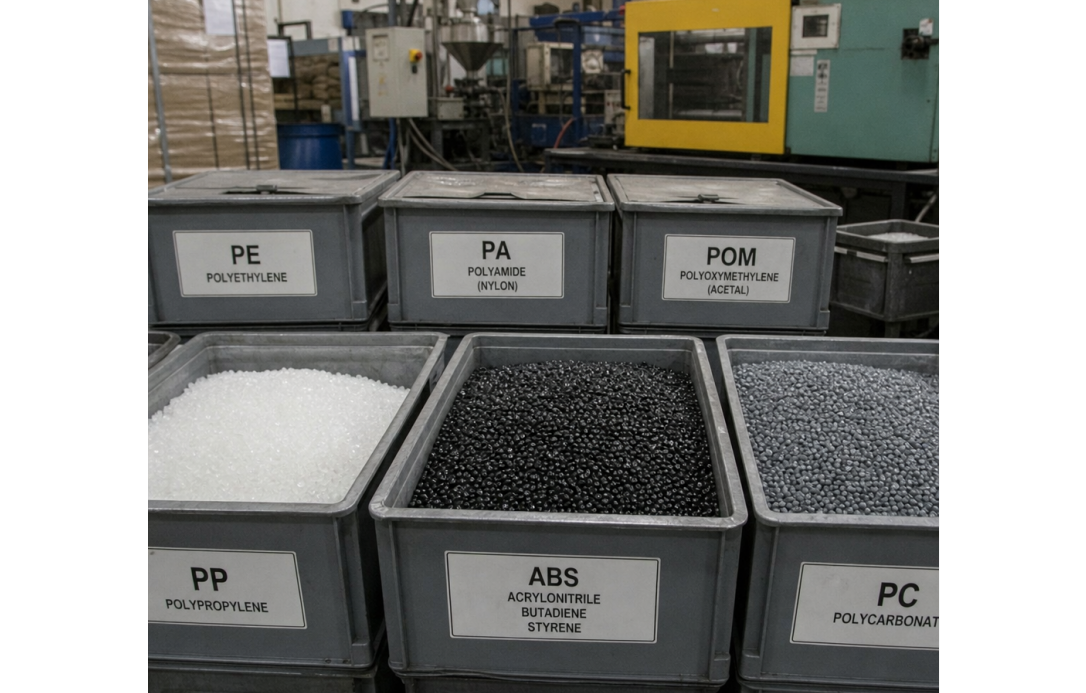

Parhaat materiaalit ruiskuvaluun

Valitsemalla parhaat materiaalit ruiskuvaluun riippuu mekaanisesta lujuudesta, kemiallisesta kestävyydestä, lämpötilavaatimuksista, ulkonäöstä, mittojen stabiilisuudesta, kustannuksista ja sääntelyvaatimuksista.

PP ja PE

Polypropeeni (PP) ja polyeteeni (PE) ovat taloudellisia materiaaleja, joilla on hyvä kemiallinen kestävyys. PP:tä käytetään myös laajalti sovelluksissa, joissa tarvitaan eläviä saranoita.

ABS

ABS tarjoaa hyödyllisen yhdistelmän sitkeyttä, ulkonäköä ja prosessoitavuutta, mikä tekee siitä yleisen kuluttajakoteloissa ja teollisuuskomponenteissa.

PC

Polykarbonaatti (PC) tarjoaa korkean iskunkestävyyden ja voi tarjota erinomaisen kirkkauden, vaikka se vaatii yleensä vaativampia käsittelyolosuhteita kuin perushartsit.

PA / Nylon

Polyamidi (PA tai Nylon) tarjoaa lujuutta ja kulutuskestävyyttä. Kosteudenhallinta ja asianmukainen kuivaus ovat erityisen tärkeitä.

POM / asetaali

POM (asetaali) tarjoaa alhaisen kitkan, hyvän mittapysyvyyden ja kulutuskestävyyden, joten se sopii vaihteistoille ja tarkkuusmekaanisille komponenteille.

PEEK ja PEI

PEEK ja PEI ovat korkean suorituskyvyn teknisiä polymeerejä, joita käytetään vaativissa lämpötiloissa, kemiallisissa ja mekaanisissa ympäristöissä. Ne vaativat asianmukaisesti suunniteltuja työkaluja ja korkean lämpötilan prosessointivalmiuksia.

Vinkki: Materiaalin valinta tulee aina arvioida yhdessä portin suunnittelun, tuuletuksen, jäähdytyksen, muotin lämpötilan sekä koneen paine- ja lämpötilaominaisuuksien kanssa.

Moniontelomuotin suunnitteluopas

A monionteloinen muotin suunnitteluopas tulisi keskittyä tuotannon lisäämiseen ilman liiallista prosessin herkkyyttä tai ylläpitoriskiä.

Keskeisiä huomioita ovat:

• Juoksijan saldo: Säilytä tasainen virtaus jokaiseen onteloon
• Portin suunnittelu: Hallitse leikkausta, täyttökäyttäytymistä ja portin jäätymistä
• Tuuletus: Järjestä tehokas kaasunpoisto jokaiseen onteloon
• Jäähdytys: Säilytä tasainen lämpötila kaikissa onteloissa
• Jakoviivan eheys: Estä välähdys ja säilytä muotin kohdistus
• Pääsy huoltoon: Tee korkeakavitaatiotyökaluista käytännöllisiä huollettavaksi

Kun skaalaus tehdään yhdestä tai kahdesta ontelosta 8, 16, 32 tai 64 onkaloa , varmista, että ruiskuvalukoneessa on riittävästi:

• Laukauskapasiteetti sopivalla tyynyllä
• Ruiskutusnopeus samanaikaista ontelon täyttöä varten
• Plastisointikyky
• Puristusvoima
• Muotin asennustila

Kuinka valita ruiskuvalukone

Kun määritetään kuinka valita ruiskuvalukone , aloita osa, materiaali ja muotti sen sijaan, että valitsisit koneen pelkän luettelon vetoisuuden perusteella.

Tuotantovaatimukset

Määritä:

• Vuotuinen tuotantomäärä
• Vaadittu kiertoaika
• Onteloiden lukumäärä
• Odotettu käyttöaika
• Tavoite romumäärä
• Vaadittu automaatiotaso

Materiaalivaatimukset

Arvioi:

• Hartsin viskositeetti
• Sulamislämpötila
• Muotin lämpötila
• Kuivausvaatimukset
• Vahvike tai täyteaine
• Syövyttävät tai hankaavat ominaisuudet

Puristusvoima

Arvioi tarvittava puristusvoima Projisoidun osan pinta-alan, ontelopaineen, materiaalin ja prosessiolosuhteiden perusteella. Vältä sekä riittämätöntä tonnimäärää että tarpeetonta ylimitoitusta.

Laukauksen koko

Valitse kone, joka pystyy tuottamaan vaaditun laukauksen säilyttäen kohtuullisen toiminta-alueen. Vältä jatkuvaa käyttöä ruiskutusyksikön äärirajoilla.

Ruiskutusnopeus ja paine

Nopea ruiskutus voi olla kriittinen ohutseinäiset osat, pitkät virtauspituudet ja vaativat täyttökuviot . Varmista, että kone pystyy saavuttamaan vaaditun ruiskutusnopeuden saavuttamatta paine- tai nopeusrajoja.

Muotin mitat

Tarkista:

• Levyn mitat
• Raidetangon etäisyys
• Muotin paksuusalue
• Maksimi päivänvalo
• Ejektorin tekniset tiedot
• Muotin painokapasiteetti

Prosessin seuranta

Harkitse vaativissa sovelluksissa onkalopaineen valvonta, lämpötilan valvonta, tiedonkeruu, hälytysrajat ja reseptien hallinta .

Automaatio yhteensopivuus

Jos automatisointia suunnitellaan, tarkista yhteensopivuus seuraavien kanssa:

• Robottien käyttöliittymät
• Varren päätytyökalut
• Kuljettimet
• Näön tarkastus
• Osien erottelu
• Turvajärjestelmät

Käytetyn ruiskupuristuskoneen ostaminen

Jos etsit an ruiskuvalukone for sale , arvioi koneen kuntoa sen sijaan, että keskittyisi vain sen ostohintaan.

Pyyntö:

• Juoksutunnit
• Huoltokirjat
• Ruuvien ja piipun kulumismittaukset
• Hydrauliöljyn kunto , tarvittaessa
• Ohjaimen versio
• Sähköjärjestelmän kunto
• Varaosien saatavuus
• Huoltohistoria
• Vastaanottajadiste prosessin toistettavuudesta

Aina kun mahdollista, käytä konetta edustavalla muotilla tai todellisella tuotantomuotillasi ennen ostamista.

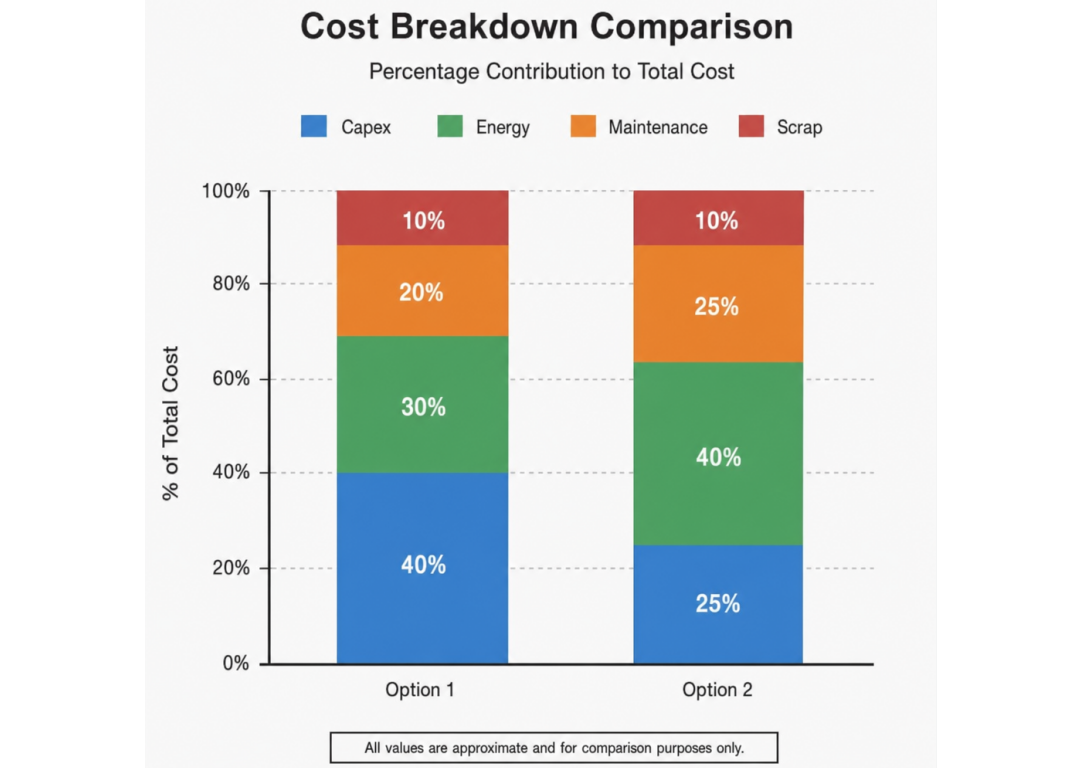

Ruiskupuristuskoneen kustannusten vertailu

An ruiskuvalukone cost comparison olisi otettava huomioon kokonaiskustannukset pelkän alkuperäisen ostohinnan sijaan.

Tärkeimpiä kustannustekijöitä ovat:

• Koneen arkkitehtuuri: sähköinen, hydraulinen tai hybridi
• Puristusvoima
• Laukauskapasiteetti
• Automaatiokyky
• Turvajärjestelmät
• Ohjaimen toiminnot
• Prosessin seuranta
• Tarkat paketit
• Paikallinen palvelun kattavuus
• Takuu
• Varaosien saatavuus

Ota huomioon myös juoksevat kulut, kuten:

• Energiankulutus
• Jäähdytysvaatimukset
• Ennaltaehkäisevä huolto
• Varaosat
• Koulutus
• Käyttöönotto
• Seisokki
• Romu
• Tuotannon tehokkuus

Korkeamman ostohinnan omaavalla koneella voi olla erilainen kokonaistaloudellisuusprofiili, kun energiankulutus, huolto, tuottavuus ja seisokit huomioidaan.

Ruiskupuristusvirheet ja -ratkaisut

Useimmat muovausvirheet voidaan jäljittää niihin liittyviin ongelmiin täyttö, pakkaus, jäähdytys, materiaalin kunto, tuuletus tai muotin suunnittelu .

Salama

Mahdollisia syitä ovat liiallinen ontelopaine, riittämätön puristusvoima, jakoviivan vauriot, muotin kohdistusvirhe tai liiallinen kuluminen.

Tarkista:

• Ruiskutuspaine
• Ruiskutusnopeus
• Puristusvoima
• Erotuslinjan kunto
• Muotin kohdistus
• Muotin kuluminen

Altaan jäljet

Mahdollisia syitä ovat riittämätön pakkaus, portin ennenaikainen jäätyminen, liiallinen paikallinen seinämän paksuus tai riittämätön jäähdytys.

Mahdollisia säätöjä ovat mm.

• Optimoi pakkaus ja pidä paine
• Lisääntynyt tehokas pakkausaika
• Portin suunnittelun parantaminen
• Parantaa jäähdytystä
• Liiallisen rivan tai seinämän paksuuden vähentäminen

Taistelu

Taistelu is often related to epätasainen jäähdytys, differentiaalinen kutistuminen, liiallinen molekyylisuuntaus tai epätasapainoinen pakkaus .

Tarkista muotin ja lämpötilan symmetria, jäähdytysteho, pakkausolosuhteet ja virtaussuunta.

Polttojälkiä

Palamisjäljet voivat viitata juuttunut kaasu ja riittämätön tuuletus , varsinkin täytön lopussa.

Tarkista:

• Muotin tuuletusaukot
• Tuuletusaukon puhtaus
• Ruiskutusnopeus near the end of fill
• Kaasulukkojen paikat
• Materiaali kunto

Splay ja Silver Streaks

Leikkaus voi johtua kosteus, liiallinen leikkaus, saastuminen tai huono ilmanvaihto .

Tarkista hartsin kuivuminen, materiaalin käsittely, ruuvin olosuhteet ja käsittelyparametrit.

Hitsauslinjat

Hitsauslinjat syntyvät, kun erilliset sularintamat kohtaavat.

Mahdollisia prosessiparannuksia ovat:

• Sulamislämpötilan säätö
• Muotin lämpötilan säätö
• Injektionopeuden optimointi
• Ilmanvaihdon parantaminen
• Tarkistetaan portin sijaintia

Vianetsintä Short Shot Molding

varten lyhyt ammuttu muovaus , tarkista seuraavat alueet järjestelmällisesti.

1. Materiaali ja kuivaus

Tarkista hartsin tyyppi, kosteustaso, jauhatussuhde, materiaalivirta ja syöttöjärjestelmän kunto.

2. Sulamislämpötila

Tarkista, onko sulamislämpötila liian alhainen, ja tarkista piippuvyöhykkeen lämpötilat, lämpöparit, lämmittimen suorituskyky ja pehmityskäyttäytyminen.

3. Ruiskutusnopeus ja paine

Selvitä, saavuttaako kone sen suurin ruiskutuspaine tai nopeusrajoitus ennen kuin ontelo on täytetty.

4. Tuuletus ja kaasulukot

Tukkeutuneet tai riittämättömät tuuletusaukot voivat estää täydellisen täyttymisen. Puhdista olemassa olevat tuuletusaukot ja tarkista kaasulukkojen paikat.

5. Portti- ja juoksurajoitukset

Tarkasta portti, jakoputki, putki ja kylmäluukkualue rajoitusten tai väärien mittojen varalta.

6. Tyyny ja lyöntikoko

Tarkista laukauksen koko, pehmusteen vakaus ja tarkistusrenkaan suorituskyky. Epäjohdonmukainen pehmuste voi viitata injektioyksikön tai ruuvin/tarkistusrenkaan ongelmaan.

Kuinka lyhentää ruiskupuristussyklin aikaa

To vähentää ruiskupuristussyklin aikaa , keskittyy erityisesti jäähdytykseen ja osien käsittelyyn säilyttäen samalla osien laadun.

Optimoi muotin jäähdytys

Paranna jäähdytyskanavan asettelua, jäähdytysnesteen virtausta, turbulenssia ja muovatun osan läheisyyttä.

Optimoi Pack and Hold

Lyhennä pakkausta ja pidä se paikallaan vasta vahvistamisen jälkeen portin jäätymisaika ja osapainon vakaus . Pitoajan liian aggressiivinen lyhentäminen voi lisätä uppoamisjälkiä, kutistumista ja mittojen vaihtelua.

Paranna tuuletusta

Tehokas tuuletus voi mahdollistaa nopeamman täytön vähentäen samalla palamisjälkiä ja juuttunutta kaasua.

Paranna automaatiota

Robotit ja automaattinen osien käsittely voivat tarjota johdonmukaisen poiston ja vähentää muotin avautumis- ja sulkeutumisviiveitä.

Optimoi poisto

Oikea ejektorin ajoitus, isku ja osan vapautus voivat estää tarttumista ja tarpeettomia syklin viiveitä.

Tärkeää: Lyhyempi sykli on vain parannus, kun laatu pysyy vakaana. Monitor OEE, romumäärä, osan paino, mittavaihtelut ja seisokit , ei pyöräilyaikaa yksin.

Lääketieteellisen luokan ruiskupuristusstandardit

varten regulated medical components, lääketieteellisen luokan ruiskuvalustandardit sisältää paljon muutakin kuin visuaalisesti hyväksyttävien osien tuottamista.

Tuotantosuunnittelu voi sisältää:

• IQ/OQ/PQ-prosessin validointi
• Materiaalin jäljitettävyys
• Erän valvonta
• Hallittu materiaalinkäsittely
• Yhteensopivuus puhdastiloihin tarvittaessa
• Kalibroitu mittauslaitteisto
• Muutosten hallinta
• Prosessin seuranta
• Hälytysten hallinta
• Tuotantotietojen säilyttäminen

varten these applications, machine selection should emphasize toistettavuus, prosessin ohjaus, jäljitettävyys ja tiedonkeruu , ei vain puristaa tonnimäärää.

Viimeinen takeaway

Onnistunut ruiskupuristus riippuu kohdistamisesta kone, muotti, materiaali ja prosessi .

Oikea muovin ruiskuvalukone Sen tulee tarjota riittävä puristusvoima, ruiskutuskapasiteetti, muottien yhteensopivuus, prosessin hallinta ja toistettavuus aiottua sovellusta varten. Samalla muotin on tarjottava tehokas täyttö, tuuletus, jäähdytys ja irrotus.

Käytä ruiskupuristussykliä - täytä, pakkaa, jäähdytä ja poista -optimoinnin puitteet. Kun vikoja ilmenee, käsittele niitä prosessisignaaleina, jotka voivat viitata ongelmiin kosteus, paine, lämpötila, ilmavirta, materiaalin käyttäytyminen tai jäähdytystasapaino .

Suunnitellun koneen valinnan, hyvin suunniteltujen työkalujen, hallittujen materiaalien ja järjestelmällisen prosessivalvonnan avulla valmistajat voivat parantaa toistettavuus, vähennä romua, lyhennä jaksoaikoja ja skaalaa tuotantoa suuremmalla varmuudella .
